10月 16 2006

HiACE リヤボックスVer.2:::三日目

NPKでの練習をあきらめた#247は建具屋作業に没頭デス。(;´▽`A“

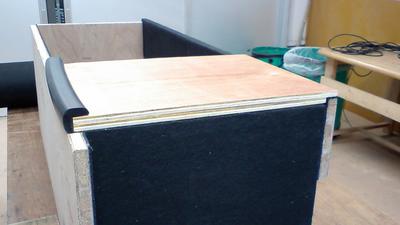

天板の端には前回同様フチゴム?をつける予定なので、18mm厚のランバーコアに、天板が9mmオフセットしてかぶさるようにしてヒンジで固定します。
写真で見るとわかるのですが、向かって右側の部分に切り欠きがありますよね。
コレが設計段階で失敗した部分(笑)。
本来はこの部分にフチゴムが来る予定だったんですが、採寸ミスで10mm大きく切り欠いちゃった・・・。
なので急遽背面にまわし、背面の渡し板を10mmアップして対処。


http://www.live-247.com/103/imagez/2006_1011_C-thumb.jpg

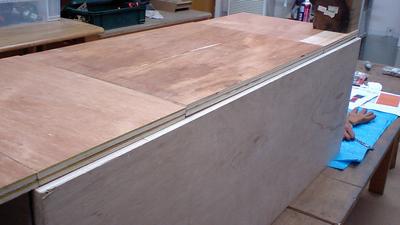

完成イメージはこんな感じ。


http://www.live-247.com/103/imagez/2006_1011_B-thumb.jpg

実際にはフルトリムですから、かなり現物あわせ。
どこから先に組み立てるかも、かなりパズル状態。
というのも、なんといってもカーペットの厚みが約4mm。
接着剤とあわせるとおおよそ5mm厚になりますから、両側合わせるとすぐ1cm位狂ってくるわけです。
その分を計算して図面引くほど#247はマメじゃないんで、細かい部分は、カンナで削ってあわせていきます。


http://www.live-247.com/103/imagez/2006_1011_D-thumb.jpg

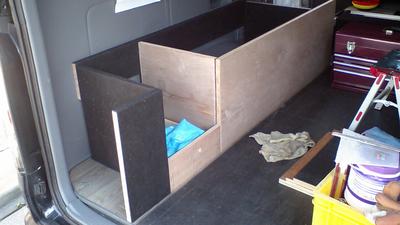

ひとつ作業を終えては、現車に合わせて確認。


http://www.live-247.com/103/imagez/2006_1011_F-thumb.jpg

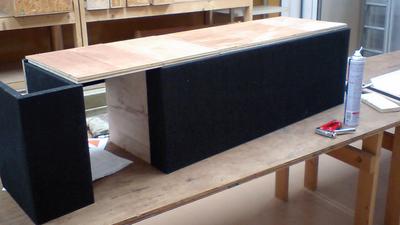

三日目の作業終了時でやっとこんな状態。
土台になるBOX部分はほぼフルトリムを貼り終えて、見た目にちとゴージャス(@Д@;。


http://www.live-247.com/103/imagez/2006_1011_G-thumb.jpg

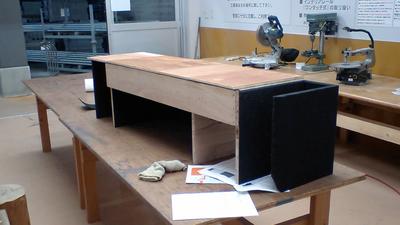

すでに鉄パイプが置いてある外は暗くなっています。
この日もカインズ滞在時間は6時間程度かな?


http://www.live-247.com/103/imagez/2006_1011_H-thumb.jpg

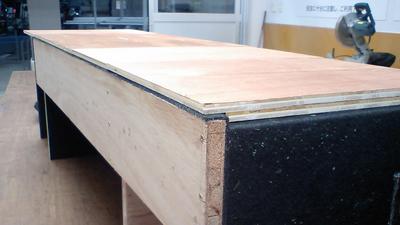

天板への加工は最終工程なので裸のまま。
なにせ箱の部分が完成してみないと、正確なミリ単位でのサイズが出てこないんで・・・。
貼りこむ時点で、カーペットの厚み分をあわせながら、カンナで寸法を調整する予定。
現時点でかなりイイ感じの寸法加減になっているので、微調整でイケルかな?

とここまでで、連休終了。
ぶっちゃけ、予想以上に時間がかかります。
多分、作業時間としては後3日程かかるかと・・・。
それに、かなりな工具も必要になります。
電動丸鋸・ジグソー・電動ドリル・ボール盤・電動カンナ・電動サンダー・電動トリマー・・・・・。
BOX作成のためだけに、こんなに道具揃えてたら、買ってもトントンかな。
快く工具類を貸してくれる、師匠には感謝です!

ナニカゴチソウシナキャナー
