10月 10 2006

HiACE リヤボックスVer.2:::一日目

当分BLOG更新をサボってた#247なんですが、何をやってたのかといえば・・・。


前回「とりあえず」で作成してみたハイエースのリヤボックスが、以外にうまくできたのに気をよくして、更に進化させたバージョンを作成してみようかと・・・。 連休ですしね。 こうやって集中した時間って、なかなか取れないですからねぇ・・・。

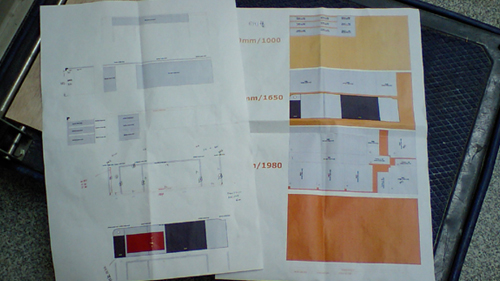

で、もともと少ない脳みそをフル回転して、こんな図面を作成して見ました。
構想1ヶ月・図面作成2週間といったところでしょうか?
まぁ図面って言っても、Illustrator で書いたのもので、カット用の断裁図面みたいなもんです。 しかし、これがキチンとできていないと思わぬところで時間がかかっちゃいます。 実際に今回もかかちゃってマス。(^▽^;)

とりあえず金曜日の深夜までに図面を完成させて、土曜日はいつものカインズへ。(笑)
もちろん今回もゆっくり作業させてもらいます。

まず第一段階は、使用する板の断裁。
前回はMDFボードを使用しましたが、今回はそれより軽い「ランバーコア」をチョイス。
場所にあわせて18mmと9mmを使い分けます。
ほとんどの部分が直線なので、マシンでカットしてもらいます。
一応ミリ単位でのカットをお願いするわけですが、カット代無料のところでは断られることが多いです。
ちなみに、カインズは有料(1カット50円)ですが、ほぼ指定どおりにカットしてくれますよ。

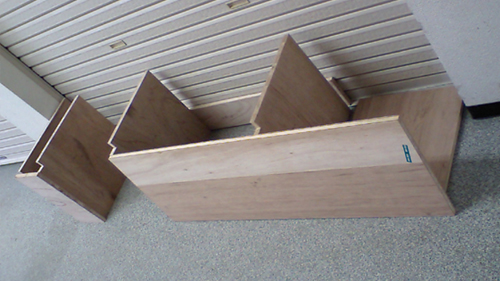

カットされた木材をとりあえず置いてみる。


なかなかイイ感じです。
が予想と反してラバーが付く部分の逃げ加工の寸法が足らない!
しょうがないので、またもや無い頭を捻って、改善策を・・・。
とりあえずは何とかなりそうなメドはたったので、カインズでは売っていない材料を買出しに・・・。

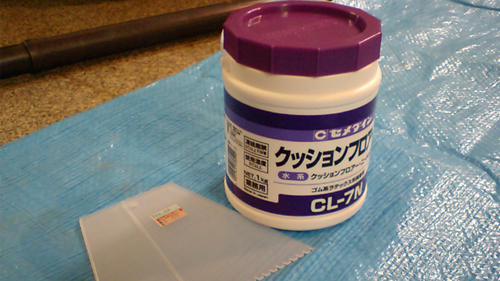

今回の秘密兵器はコレ↑。
本来はクッションフロアーを床に固定するための接着剤なんですが、水性でしかもラバー系なので、ある程度のショックを吸収して、パンチカーペットが板に粘っこく貼りついてくれる・・・ハズ。 しかも、安い!
前回は木工用ボンドで貼り付けましたが、パンチカーペットに吸い込まれて、ところどころはがれつつあるからね。 もっともタッカーで抑えてあるので、表面上はピンって張ってるから、本人しかわからんけどね。





ここまでで初日は終了。
この時点では、月曜日にNPKに練習に行くつもりだったんだけど・・・。

こんなエントリーも気になりません?

6 comments

Skip to comment form

  1. #4 YARBO

    あのクオリティで「とりあえず」だったとは。オドロキ。
    つーか、あれがボツになるかと思うとモッタイナイ気がします。
    相変わらず几帳面ですなあ。そのマメさを分けて貰いたいぐらいっす。
    ボックスはどの辺りが進化するんでしょう?完成が楽しみでーす!

  2. TODAYSPORT

    俺のホビオも改造して下さい。
    収納ベッドを装着して、チョメチョメしたいんです・・・。(笑)

  3. だふぃ

    おーー!
    ワゴンだとこんなんしたいけど出来ないんですよね・・・
    構変しちゃってバンにでもしちゃいますか??w

  4. #247

    >YARBOさん
    表から見ると良かったんですけどね、フタを空けると・・・(;´Д`A “`
    今度は主に使い勝手が良くなるような進化です。 巷でよく売っている「ベッドになるBOXキット」はバイク積んで寝られないものが大半でしょ? それにBOXの上に何かを載せると、それを全部降ろさなきゃ下のBOXにアクセスできませんからね。遠征には使い勝手よくないですもん。
    それに、ものぐさな#247としては、出来る限り車内で荷物を移動しないで「早期設営・早期撤収」したいと。(笑) だから進化はほとんど自分がコースやキャンプに行ったときに、「どんなプロセスで行動するか」の順番を基本に考えてます。なので他の方には勝手よろしくないかもですね。
    ちなみに前回作成したBOXは、ver.2が完成するまでは現役です。その後右側に薄めのBOXにして設置するか、欲しい方がいらしたら差し上げちゃうかも?
    >TODAYSPORTSさん
    あかちゃんがいると、後ろがベットになると何かと便利ですよ。 嫁さん連れでコースに遊びに行っても、ママとベビーはお昼ね出来るしね。 でも悪さはイカン!(>▽<;;
    >だふぃさん
    ワゴンでも「乗車定員変更」しなければ「コの字」や「ニの字」は結構簡単に構造変更できるみたいですよ。シートベルトとかが面倒らしいんですけどね。たしかワゴンは運転席・助手席以外は2点式でよかったような?(いい加減な知識!)

  5. はん

    はじめまして!“はん”と申します。
    いつも♯3さんのサイトでお会いしますね(^^)
    私もミニモトをやっており、以前よぴよぴさん主催のNPK走行会にも参加させて頂きました。
    確か駐車した場所が247さんのそばだったと思います。
    今度是非、ミニモトご一緒させて下さい!
    247さんメチャメチャ器用ですね~
    職業は職人さんなんですか?
    私も以前ハイエースワゴンに乗っており、自作でキャンピング仕様改造したことがあります。
    内装の出来はかなり悪かったですが…(泣)

  6. #247

    >はんさん
    はじめまして。お名前はBOSS BLOGで拝見しておりました。よぴよぴさん走行会にいらしてたんですね。彼女連れで線路のほうに止めていた方かな? 違ってたらごめんなさい。
    ミニモト、ぜひぜひ一緒に戯れましょう! ボクが練習に行くときにはなるべく書き込みしますので、良かったらご一緒してください! なんといっても大勢で練習したほうが楽しいですから。
    ちなみに、ボクは職人ではないです(笑)日曜大工や小細工が大好きなだけで、あさーい知識で自分のものだけ作っている範疇ですから。 出来上がったもの見たら職人さんに鼻で笑われちゃうレベルです。(-“-;A
